Водопроводная камера «Урал ВК-10М2»

«Урал ВК-10М2» — готовая железобетонная водопроводная камера объёмом 21 м³, предназначенная для строительства, обслуживания и реконструкции подземных инженерных сетей. Камера обеспечивает удобный доступ к трубопроводам, запорной арматуре, приборам учёта, регуляторам давления, обратным клапанам и другим элементам водопроводной системы.

Увеличенные габариты камеры позволяют предусмотреть размещение оборудования и трубопроводных узлов в соответствии с проектом. Конструкция подходит для объектов, где важны прочность, герметичность и удобство дальнейшего обслуживания инженерных коммуникаций.

Камера полной заводской готовности

«Урал ВК-10М2» изготавливается в виде железобетонной конструкции, подготовленной к монтажу на объекте. Это позволяет сократить объём строительных работ непосредственно на месте установки и упростить организацию монтажных работ.

Камеры серии «Урал ВК» выпускаются в блочном и блочно-модульном исполнении. Конкретная конфигурация подбирается с учётом назначения объекта, схемы инженерных сетей и состава размещаемого оборудования.

Прочная и герметичная конструкция

Камера изготавливается из гидротехнического бетона М-400/B30 W10 F300 с армированием каркасом 14А500С. Железобетонная конструкция рассчитана на эксплуатацию в составе подземных инженерных сетей.

Вводы и выводы трубопроводов предусматриваются в соответствии с проектом. При подборе исполнения учитываются расположение коммуникаций, параметры труб и требования к герметизации соединений.

Удобный доступ к инженерным коммуникациям

Внутреннее пространство камеры позволяет предусмотреть размещение и обслуживание элементов водопроводной сети, включая:

• запорную арматуру — задвижки, вентили и краны;
• приборы учёта воды;
• регуляторы давления;
• обратные клапаны;
• другие узлы и оборудование, предусмотренные проектом.

Наличие камеры упрощает проведение плановых осмотров, технического обслуживания, ремонта и замены оборудования. Специалисты получают доступ к необходимым узлам инженерной сети без масштабных земляных работ при каждом обслуживании.

Усиленная железобетонная конструкция

«Урал ВК-10М2» имеет габариты 6000 × 4000 × 2520 мм и массу 26 300 кг. Толщина стенок составляет 100/160 мм, а верхней плиты и дна — 180/180 мм.

При проектировании необходимо учитывать массу камеры, условия доставки, грузоподъёмность монтажной техники, подготовку основания и особенности участка установки.

Технические характеристики «Урал ВК-10М2»

Преимущества «Урал ВК-10М2»

• Объём 21 м³ — увеличенное внутреннее пространство для размещения инженерного оборудования.
• Гидротехнический железобетон — прочная конструкция для подземных инженерных сетей.
• Армирование каркасом 14А500С — предусмотренное конструкцией армирование железобетонного корпуса.
• Удобство обслуживания — доступ к трубопроводам, арматуре и другим элементам системы.
• Готовое конструктивное решение — сокращение объёма строительных работ на объекте.
• Возможность проектного исполнения — конфигурация вводов и выводов трубопроводов определяется требованиями конкретного объекта.

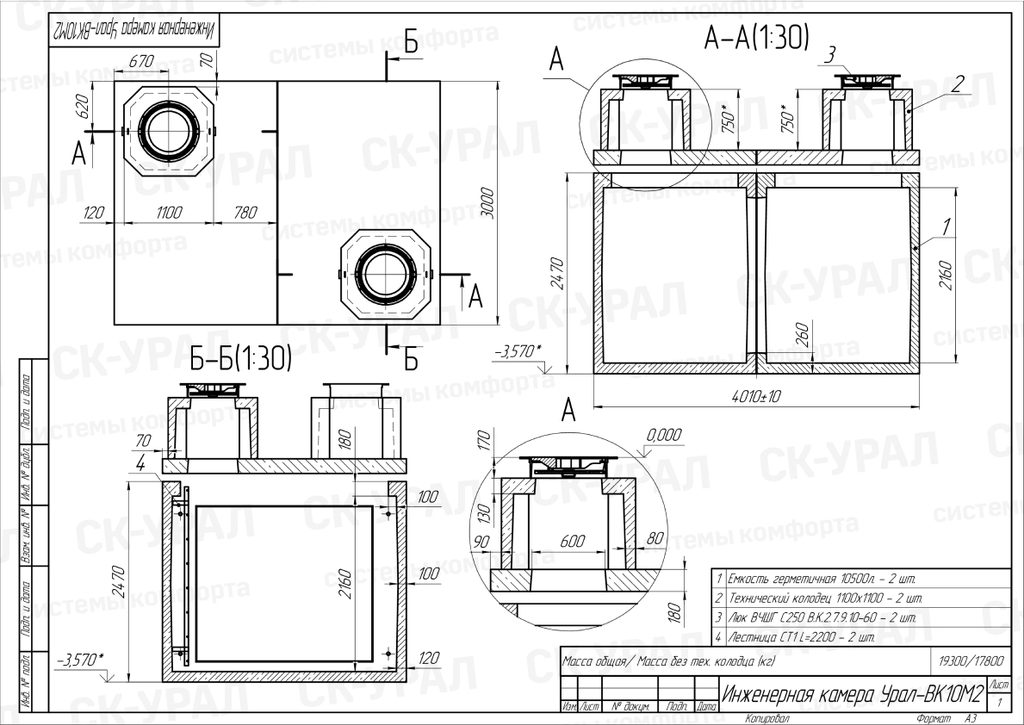

Схема изделия

Фотоматериалы

Водопроводная камера для МУП «Водоканал»
